RVT（Revit Project File）ファイルとデータ形式

GISBoxは、OSGB/GEOTIFF/RVT などの複数の GIS フォーマットでの編集をサポートし、3DTiles/Terrain への変換や公開が可能なワンストップ 3DGIS データ編集、変換、公開プラットフォームです。

概要

RVTファイルは、Autodesk が開発した BIM（Building Information Modeling）ソフトウェアである Revit で使用されるネイティブファイル形式です。このフォーマットは、建築、構造、MEP（機械・電気・配管）エンジニアリングのプロジェクト情報を統合的に管理・共有するために設計されており、3D モデル、パラメトリックデータ、図面、材料情報など、建物ライフサイクル全体の情報を格納することができます。RVT ファイルはバイナリ形式で保存されており、設計変更の管理、共同作業、ビジュアライゼーションのために広く使用されています。特に Autodesk 製品との高い互換性を誇り、建設業界での標準的な BIM ファイルフォーマットとなっています。

データフォーマットの概要

RVT ファイルには、以下のような BIM データの主要要素が含まれます。

3D モデルデータ：建物の形状、部材、階層構造を含むパラメトリックな建築モデル情報。
ファミリ（Family）データ：ドア、窓、家具、設備などの繰り返し使用するコンポーネント。
ビュー（View）情報：平面図、立面図、断面図、3D ビューなど、プロジェクトの視覚的な表現を管理。
スケジュール（Schedule）：部材の数量、コスト、材料情報などを一覧化した表形式のデータ。
ワークセット（Worksets）：複数人が同時に作業するための共同編集機能。
リンクモデル（Linked Models）：他の RVT ファイルや CAD ファイルを参照してプロジェクトに組み込むためのリンク情報。
材料・仕上げデータ：建築要素の材質、色、テクスチャを管理するデータ。

長所

統合的な BIM データ管理が可能：設計、構造、MEP エンジニアリングのすべての要素を 1 つのファイルで管理でき、プロジェクト全体の整合性を保つことができる。
パラメトリック設計の柔軟性：モデル要素がパラメトリックに関連付けられているため、設計変更が容易で、図面や数量表が自動的に更新される。
高度なビジュアライゼーション機能：3D モデルを用いてリアルな建築ビジュアライゼーションが可能で、設計意図を関係者と共有しやすい。
Autodesk 製品とのシームレスな連携：Revit は Autodesk のエコシステムの一部として、AutoCAD、Navisworks、3ds Max などと簡単に連携でき、設計、施工、管理のワークフローを効率化できる。

短所

ファイルサイズが大きくなりがち：複雑な BIM モデルやリンクされたファイルが多い場合、RVT ファイルは非常に大きくなり、パフォーマンスが低下することがある。
ソフトウェア依存性が高い：RVT ファイルは基本的に Revit でしか開くことができず、他の BIM ソフトウェアとの互換性には制限があるため、ファイル変換やデータのやり取りが煩雑になる場合がある。
学習コストが高い：Revit の高度な機能を活用するには、専門的なトレーニングが必要であり、特に初心者には習熟までに時間がかかる。
バージョン互換性の問題：Revit は下位互換性がなく、新しいバージョンで保存した RVT ファイルは古いバージョンの Revit では開けないため、プロジェクトのバージョン管理が重要となる。

応用シーン

RVT ファイルは、建築設計、構造設計、MEP エンジニアリングのあらゆるフェーズで活用されます。設計段階では、建築モデルの作成とビジュアライゼーション、設計意図のプレゼンテーションに使用されます。施工段階では、施工図の作成、数量拾い、干渉チェック、施工計画に役立てられます。また、施設管理では、完成した建物の維持管理のための情報を RVT ファイルに統合して運用します。大規模な建築プロジェクトでは、複数の設計者・エンジニアが同時に RVT ファイルを編集し、クラウドベースの BIM 360 を利用してリアルタイムで共同作業を行うことが一般的です。さらに、RVT ファイルを他の 3D 形式（IFC、FBX、NWC など）にエクスポートすることで、異なるプラットフォームやビジュアライゼーションソフトウェアとも連携でき、建築プロジェクト全体の効率を向上させます。

例

rvt ファイル例。

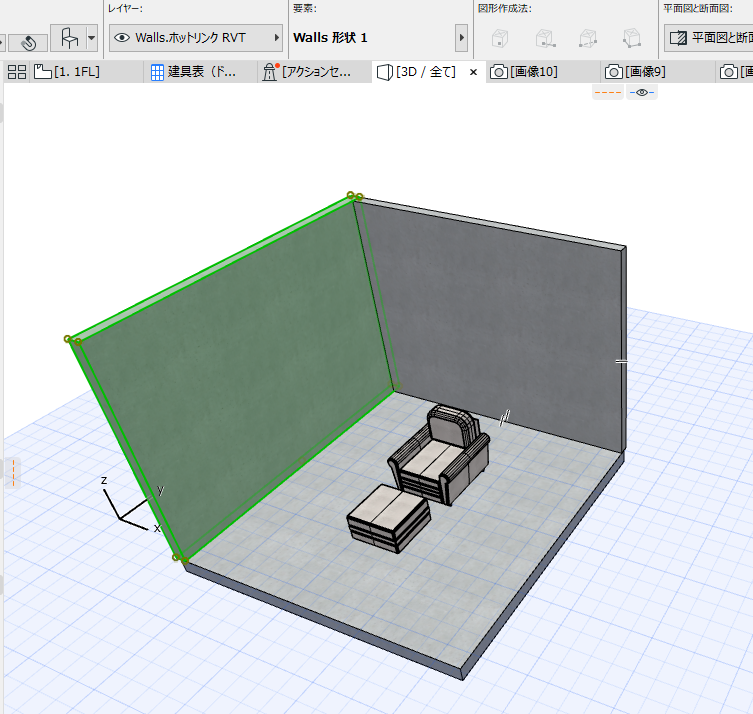

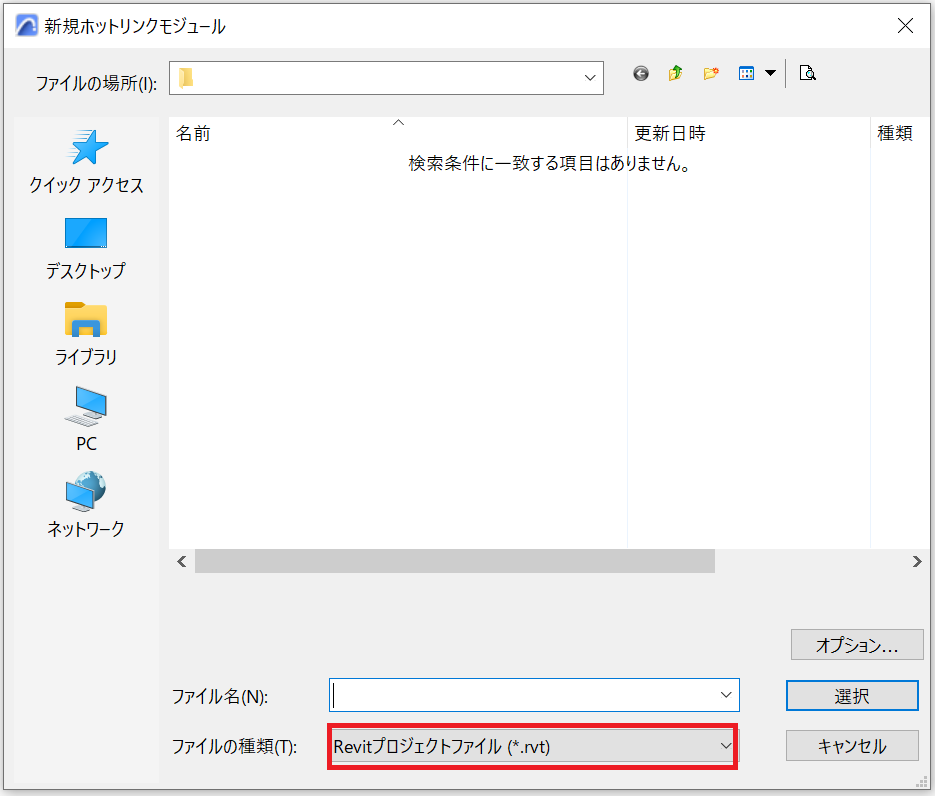

rvt ファイルとして保存。

ファイルの開き方

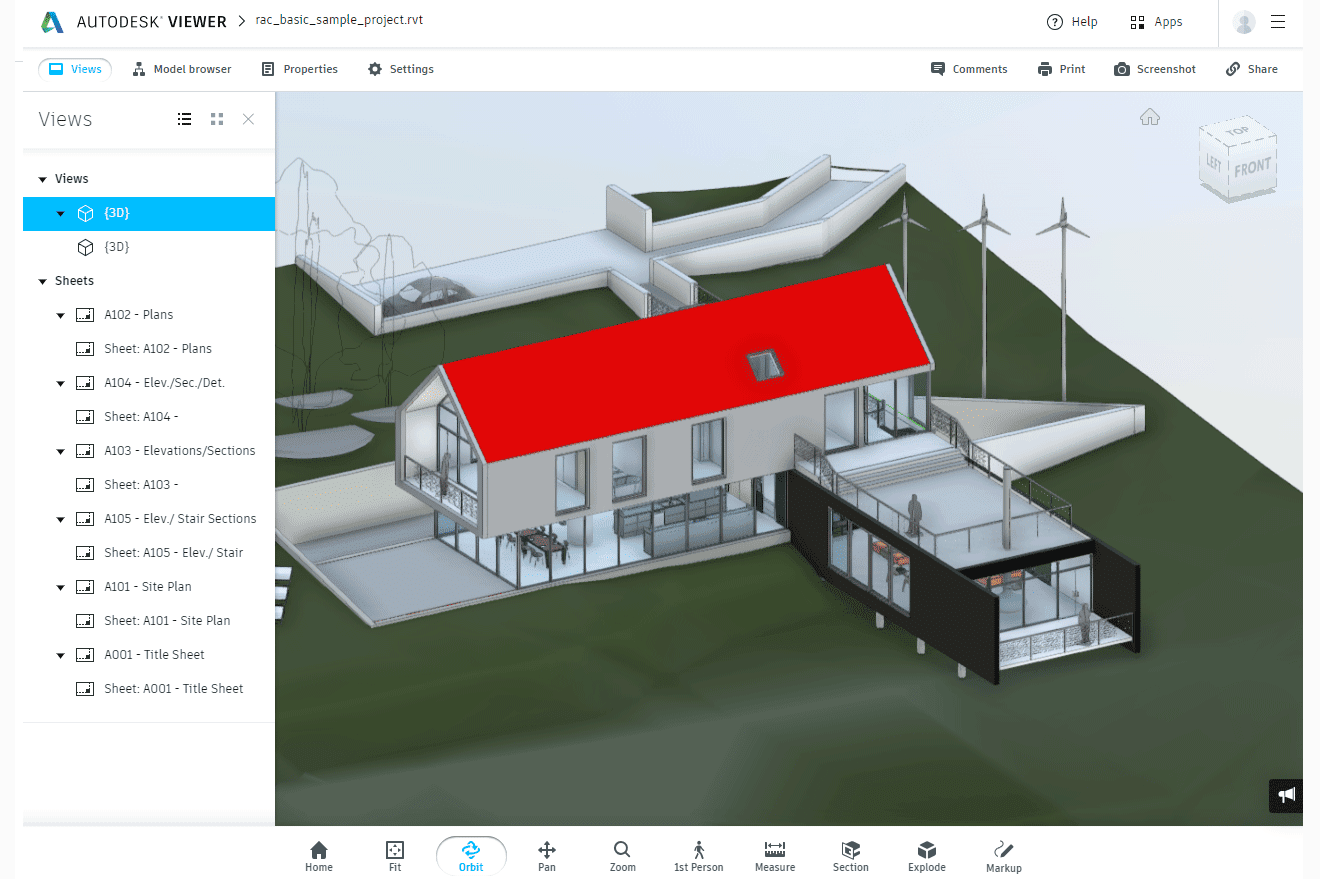

RVT ファイルを AutodeskViewer で開きます。

ソフトウェアで rvt ファイルを開く。
