NWD (Navisworks Document)ファイルとデータ形式
GISBoxは、OSGB/GEOTIFF/RVT などの複数の GIS フォーマットでの編集をサポートし、3DTiles/Terrain への変換や公開が可能なワンストップ 3DGIS データ編集、変換、公開プラットフォームです。
概要
NWD（Navisworks Document）は、GIS（地理情報システム）で一般的に使用されるファイル形式であり、3D モデリングデータの保存と共有に使用されます。NWD ファイルは、Autodesk の Navisworks ソフトウェアによって生成され、複数のソースから 3D モデル、点群データ、エンジニアリング情報などを統合し、集中管理されたプロジェクトファイルを作成することができます。
データフォーマットの概要
- 3D モデルデータ：モデルを構成するすべての幾何要素（ポイント、ライン、サーフェスなど）が含まれており、ファイルの核心部分です。
- マテリアルとテクスチャ：モデルの外観を定義し、色、光沢、テクスチャなどを設定することで、よりリアルな表現が可能になります。
- 属性情報：モデルのサイズや重量などの情報が含まれており、ユーザーがモデルの特性や用途を理解するのに役立ちます。
- 視点とナビゲーション：複数の視点を記録し、特定の位置や角度を素早く特定できるようにします。
- マークと注釈：ユーザーが追加する補足情報で、強調表示や追加の指示を提供します。
長所
- 利便性：MPK ファイルは、マップデータを簡単に共有、公開、転送できる便利な形式です。マップと関連データを 1 つのファイルにまとめることで、異なる GIS ソフトウェアやプラットフォーム間で容易に共有できます。
- 完全性：MPK ファイルには、マップドキュメント（.mxd ファイルなど）と、それに関連するすべてのデータ（レイヤー、シンボル、参照システムなど）が含まれており、異なる環境で開いてもレイヤーの欠落や表示異常が発生せず、元のレイアウトや配色を維持できます。
- 可搬性：MPK ファイルは可搬性に優れており、異なるデバイスや OS で開いて編集することが可能です。これにより、異なる作業環境でも簡単にマップデータを共有し、活用できます。
- 管理のしやすさ：マップと関連データを 1 つのファイルにまとめることで、管理やバックアップが容易になります。また、MPK ファイルは解凍可能で、必要に応じてマップドキュメントとその関連データを簡単に取得できます。
短所
- ソフトウェア依存性：MPK ファイルは通常、Esri の ArcGIS ソフトウェアと関連付けられています。ArcGIS を使用していない、またはアクセスできない場合、MPK ファイルを直接開いたり編集したりすることができません。これにより、異なる GIS ソフトウェア間での相互運用性が制限されます。
- ファイルサイズ：MPK ファイルにはマップドキュメントとそれに関連するすべてのデータが含まれるため、ファイルサイズが大きくなる可能性があります。特に大量のデータを扱う場合、転送や保存のコストが増加する可能性があります。
- バージョン互換性：MPK ファイルをパッケージ化する際、異なるバージョンの ArcGIS ソフトウェアとの互換性を考慮する必要があります。パッケージ化されたバージョンが受信者の ArcGIS ソフトウェアと互換性がない場合、MPK ファイルを開いたり編集したりできない可能性があります。
応用シーン
NWD ファイルは、3D ビジュアライゼーション、コラボレーション、分析が必要なさまざまな場面に適しており、建築、都市計画、工業製造、インフラ管理など多くの分野をカバーしています。建築プロジェクトの設計、施工、調整に使用され、建物の 3D モデル、構造情報、装飾素材などを統合することで、設計者、エンジニア、施工チームが協力し、プロジェクトの各段階でビジュアライゼーション分析を行うのに役立ちます。また、都市計画や都市設計にも活用され、地形データ、建築モデル、道路ネットワークなどを統合することで、都市のビジュアライゼーション分析、土地利用計画、交通計画などを支援します。
例

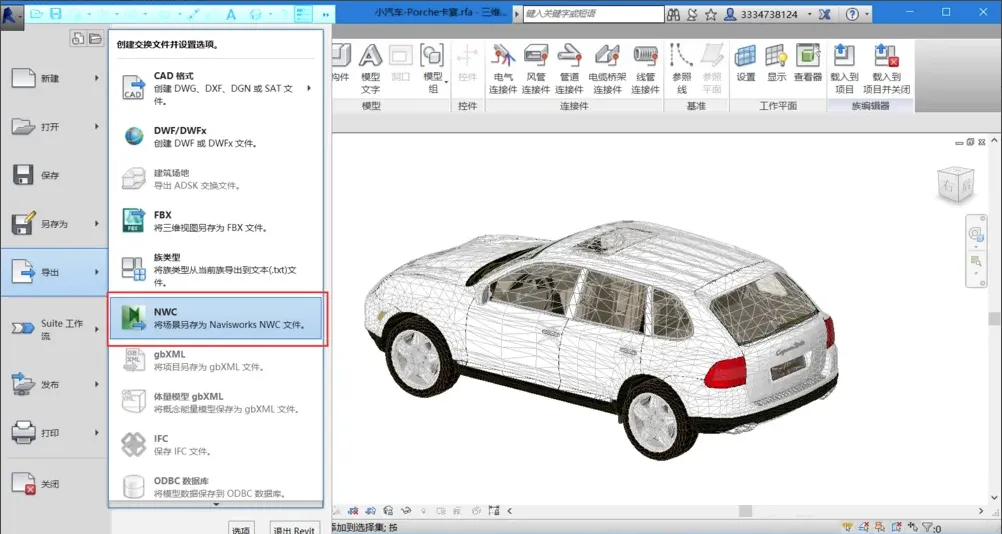

- Revit ファイルを NWC ファイルとしてエクスポートする。
- NWD ファイル。
ファイルの開き方
- Autodesk で NWD ファイルを開く。
