MXD（Map Exchange Document）ファイルとデータ形式

GISBoxは、OSGB/GEOTIFF/RVT などの複数の GIS フォーマットでの編集をサポートし、3DTiles/Terrain への変換や公開が可能なワンストップ 3DGIS データ編集、変換、公開プラットフォームです。

概要

MXD（Map Exchange Document）は、Esri ArcGIS ソフトウェアで使用される地図ドキュメントファイル形式です。MXD ファイルは、地図のレイヤー、シンボル、ラベル、凡例などの情報、および地図のビュー設定やレイアウト情報を含みます。これは、地理空間データと地図デザインを保存および共有するためのバイナリファイル形式です。

データフォーマットの概要

MXD ファイルは GIS プラットフォームである ArcGIS で使用される地図ドキュメントで、主に以下の部分で構成されています：

レイヤー情報：地図内の各レイヤーの名前、データソース、シンボルスタイル、表示範囲などが含まれます。MXD ファイル自体は実際のデータレイヤーを直接保存するわけではなく、現在の地図のレイヤーパス、シンボル、状態、修飾などの情報（レイヤーへの参照）を保存します。実際のデータは.SHP ファイルや Geodatabase 内に格納されています。
レイアウト設定：地図のページサイズ、向き、タイトル、凡例、スケールバー、北方向矢印など、地図要素のレイアウトとスタイルを含みます。
ビュー設定：地図のズームレベル、ビューの中心点、地図の投影方法などが含まれます。
その他の情報：地図のメタデータ、作成者情報、作成日時など。

長所

強力な地図作成・編集機能：MXD ファイルは多層のデータ管理と可視化をサポートし、ユーザーが複雑な地図を簡単に作成・編集できるようにします。
優れた拡張性と相互運用性：MXD ファイルは他の GIS ソフトウェアやツールと相互運用可能で、さまざまなデータ形式のインポートとエクスポートをサポートしています。ユーザーはプラグインや拡張モジュールを追加して MXD ファイルの機能を強化できます。
便利な地図共有・公開機能：MXD ファイルはチームメンバーと簡単に共有でき、ウェブに公開することも可能で、協力と展示を容易にします。
データ統合と管理：MXD ファイルは、ベクトルデータ、ラスターデータ、テーブルデータなど、さまざまなデータソースを統合でき、ユーザーによる包括的な分析と処理が容易になります。
カスタマイズ可能なレイアウトとラベル：ユーザーは地図投影法、グリッド線のスタイル、凡例のスタイルなどをカスタマイズして、地図のレイアウトを調整できます。地図要素にラベルを追加することで、地図の可読性と情報量を向上させることができます。

短所

特定のソフトウェアに依存：MXD ファイルは ArcGIS など特定のソフトウェアでしか開けないため、使用の柔軟性が制限されます。
バージョン互換性の問題：異なるバージョンの ArcGIS ソフトウェアでは、古いバージョンの MXD ファイルが完全に互換性がない場合があり、データが失われたり、形式に誤りが生じる可能性があります。
複雑さと学習曲線：MXD ファイルの作成と編集には一定の GIS 知識とスキルが必要で、初心者には学習が難しい場合があります。
ファイルサイズの制限：MXD ファイルが大量のデータや複雑なレイヤーを含む場合、ファイルサイズが非常に大きくなることがあり、ファイルの読み込み速度やパフォーマンスに影響を与えることがあります。
ローカル環境への依存：MXD ファイルの編集や表示には通常、ローカルコンピューターが必要で、遠隔地やモバイル環境での使用に制限があります。

応用シーン

MXD ファイルは、さまざまな地図作成、データ管理、地理分析タスクに適しており、地理データと地図デザインの整理、編集、共有、および表示のための便利な手段を提供します。

例

GRIB の例ファイル。

GRIB の例ファイル。

ファイルの開き方

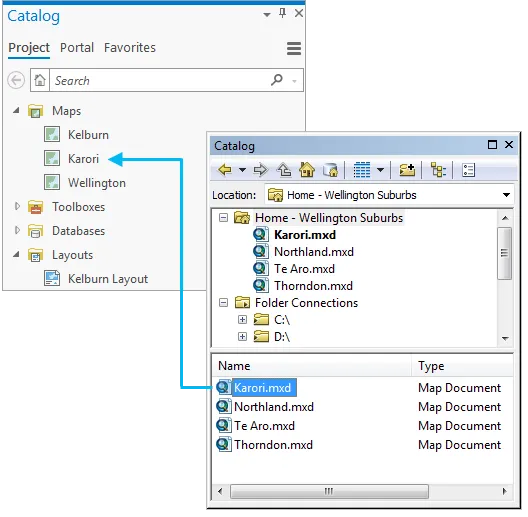

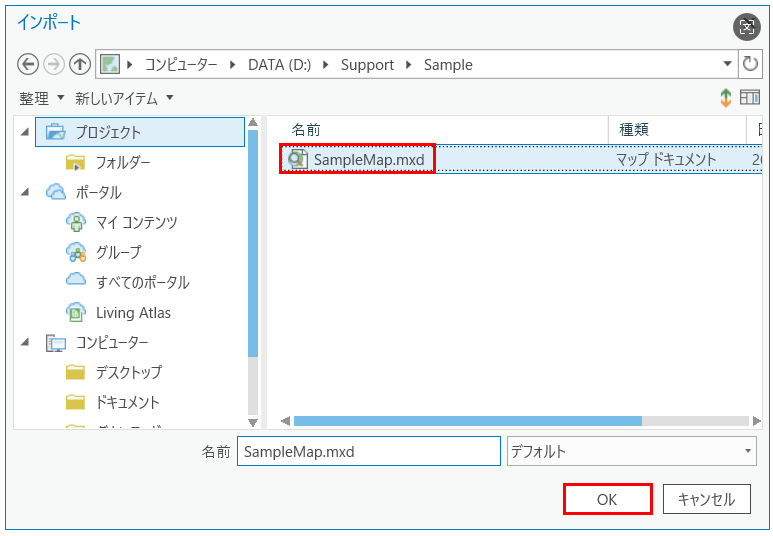

ArcGIS Pro にマップドキュメント（*.mxd）をインポート。

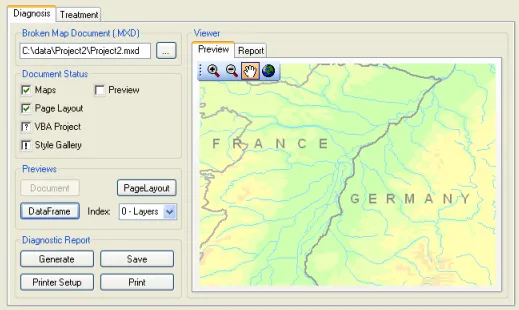

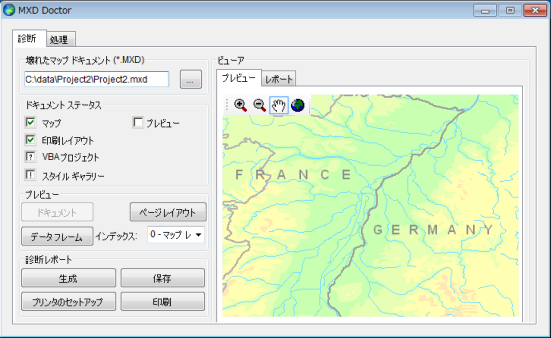

MXD Doctor で破損しているファイルを修復。
