BIL（Band Interleaved by Line）ファイルとデータ形式

GISBoxは、OSGB/GEOTIFF/RVT などの複数の GIS フォーマットでの編集をサポートし、3DTiles/Terrain への変換や公開が可能なワンストップ 3DGIS データ編集、変換、公開プラットフォームです。

概要

BIL（Band Interleaved by Line）は、リモートセンシング画像や地理情報システム（GIS）データの保存に使用される地理空間データフォーマットの一種です。BIL は、複数のバンドを行（line）単位で交互に保存する方式で、各行のデータがすべてのバンドの画素値を含む形で保存されます。保存の順序は次のようになります：バンド 1 の第 1 行、バンド 2 の第 1 行、…、バンド n の第 1 行、その後にすべてのバンドの第 2 行が続きます。このように、行ごとに交互に保存されます。

データフォーマットの概要

BIL ファイルには画素値などの生データが含まれていますが、画像属性に関するメタデータは含まれていません。そのため、BIL ファイルは以下の補助ファイルと一緒に使用されることが一般的です。

HDR ファイル（ヘッダーファイル）：画像のメタデータ（バンド数、行列数、データタイプ、地理参照情報など）が保存されています。
AUX ファイル（補助ファイル）：地理空間属性情報が保存されており、通常 GIS ソフトウェアによって自動生成されます。

主要特性

保存方式：「行-バンド-画素」の順序でデータが配置されます。
データタイプ：整数型（int）、浮動小数点型（float）など、多様なデータ形式をサポートしており、異なる精度要件に対応可能です。
拡張性：HDR ファイルを通じてメタデータを柔軟に拡張でき、他の GIS ツールとの互換性に優れています。

長所

効率的な行データアクセス：データが行単位で保存されているため、行範囲内の操作（例：行ごとの切り取りや局所データの抽出）で高速なアクセスが可能です。
高い互換性：BIL は標準化されたフォーマットで、多くのリモートセンシングおよび GIS ツール（ENVI、ArcGIS など）で直接読み取り・処理が可能です。
多バンド対応：複数バンドの保存をサポートしており、リモートセンシング画像などの多スペクトルやハイパースペクトルデータの管理と解析に適しています。
柔軟なメタデータ保存：補助的な HDR ファイルが詳細な地理情報や画像属性情報を提供するため、後続の処理や分析が容易です。

短所

ストレージの大容量化：非圧縮形式のため、圧縮フォーマット（GeoTIFF、JPEG2000 など）と比べてファイルサイズが大きく、大規模データの保存や転送には向いていません。
逐行保存の制限：単一バンドの全体データを頻繁にアクセスするようなシナリオでは、バンド交差（BIP）やピクセル交差（BSQ）形式ほど効率的ではありません。
補助ファイル依存：HDR ファイルが欠落すると画像データが解析困難となり、ファイル管理が複雑化する可能性があります。

応用シーン

リモートセンシング画像の処理では、BIL 形式は多スペクトルおよびハイパースペクトルデータの保存と解析に適しています。例えば、衛星画像を利用した土地分類、植生指数の計算、地質調査などに利用されます。また、水文気象分野では、地表温度や降水分布などの空間データの保存と解析に用いられ、HDR ファイルと組み合わせて地理空間情報の迅速な特定や計算が可能です。このほか、都市計画や資源管理でも広く活用されており、高精度の画像データを基に都市の変化や資源分布の分析が行われます。

例

BIL 形式でエクスポートすると、.prj ファイルおよび.mapmeta ファイルも書き出されます。

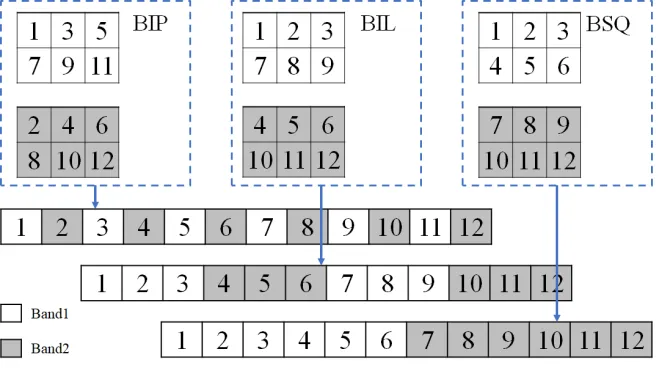

BIP、BIL、BSQ の 3 形式におけるデータ保存方式の違い：

ファイルの開き方

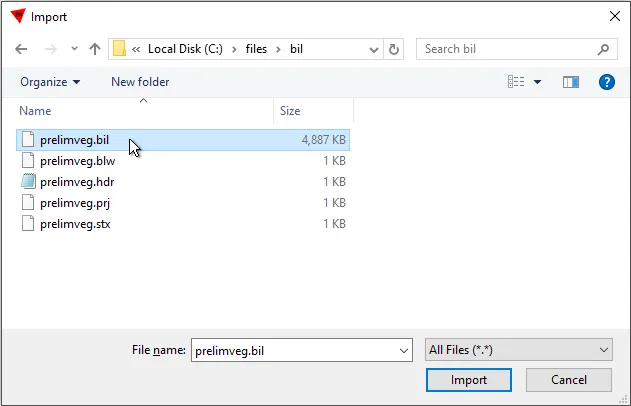

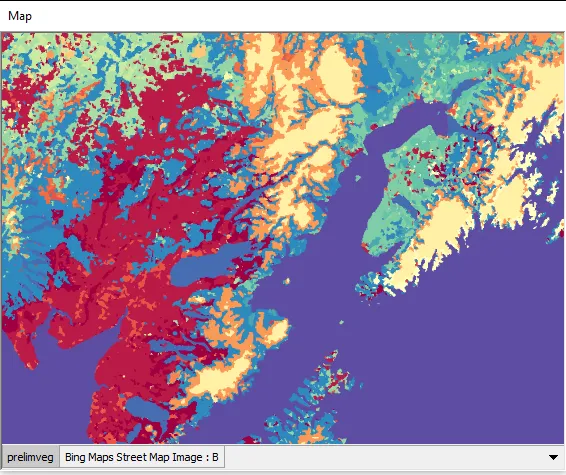

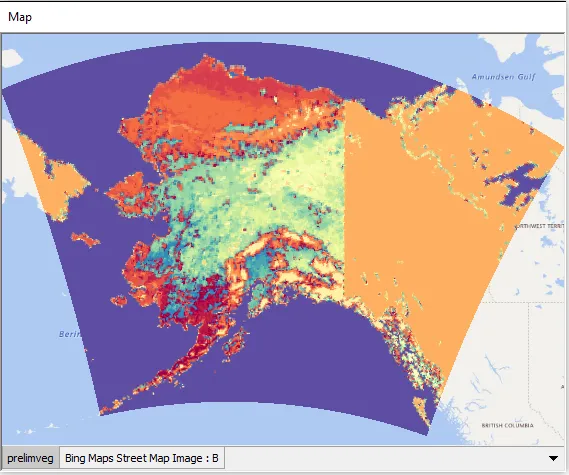

MAP で BIL ファイルを開く：

MAP で BIL ファイルを開く方法：
