LYR（Layer File）ファイルとデータ形式
GISBoxは、OSGB/GEOTIFF/RVT などの複数の GIS フォーマットでの編集をサポートし、3DTiles/Terrain への変換や公開が可能なワンストップ 3DGIS データ編集、変換、公開プラットフォームです。
概要
**LYR **ファイルは、Esri ArcGIS ソフトウェアで使用されるレイヤー（Layer）関連情報を保存する専用のファイル形式で、拡張子は .lyr です。このファイルは地理データそのものを直接保存するのではなく、レイヤーの スタイル、レンダリングルール、データソースのパス、表示設定 などの情報を記録します。LYR ファイルの主な機能は、複雑な地図のシンボル設定や表示設定をデータと関連付け、異なるプロジェクトやシナリオで一貫したレイヤースタイルを素早く適用できるようにすることです。
ArcGIS Pro では、LYR ファイルの機能が拡張され、LYRX（ArcGIS Pro レイヤーファイル） 形式が導入されました。これにより、より最新の GIS データ形式や機能と互換性を持つようになりました。
データフォーマットの概要
LYR ファイルは バイナリ形式 であり、ユーザーが直接閲覧することはできません。編集するには ArcGIS 環境で読み込む必要があります。LYR ファイルには、以下の主要な情報が含まれます。
- データソースのパス：Shapefile や GeoDatabase など、基になるデータの保存場所への参照情報。
- シンボル設定：色、線のスタイル、塗りつぶしテクスチャ、ラベルや注釈の設定。
- 表示パラメータ：縮尺範囲、透明度、階級区分の表示方法など。
- レイヤー属性：フィールド名、エイリアス（別名）、デフォルトのレンダリング方式など。
長所
- シンボル設定とデータの分離：シンボル設定を元のデータとは別に管理できるため、元データを変更せずにスタイルを適用可能。異なるプロジェクト間で同じスタイルを再利用できる。
- 可視化設定の迅速な再利用：事前に定義されたスタイルやカラー、レイヤー設定をすばやく適用できるため、作業効率が向上する。
- 高度なレンダリング設定に対応：階級区分表示、段階的なカラーリング、複数のフィールドを用いたシンボル設定など、複雑なデータ可視化に適している。
- 集中管理が可能：チーム作業において、LYR ファイルをスタイルテンプレートとして活用することで、地図のシンボルや表示設定を統一し、プロジェクトの一貫性を向上させることができる。
短所
- データ依存性が高い：LYR ファイルにはデータそのものは保存されず、データソースのパス だけが記録される。そのため、データの保存場所が変更された場合（ファイルの移動、データベースの更新など）、LYR ファイルが無効になり、手動でパスを修正する必要がある。
- Esri ソフトウェアに依存：LYR は Esri の独自形式であるため、他の GIS ソフトウェアでは直接開いたり編集したりすることができない。このため、他のプラットフォームとの互換性が制限される。
- ファイル構造がクローズド（非公開）：LYR ファイルはバイナリ形式であるため、テキストエディタなどで直接編集することはできない。設定の変更には ArcGIS ソフトウェアを使用する必要がある。
応用シーン
LYR ファイルは、GIS プロジェクトにおいて地図作成の効率向上と標準化を目的として使用されます。土地管理、都市計画、環境モニタリング などの分野では、標準化されたシンボル設定を保存し、チーム内で統一された地図表現を維持するために活用されます。テーマ別の地図作成 では、LYR ファイルに複雑な階級区分レンダリング設定を保存し、他のプロジェクトへ迅速に適用できるため、繰り返し設定する手間を削減できます。動的な地図サービス では、LYR ファイルが基盤データと組み合わさることで、直感的でインタラクティブな地図の表示が可能になります。企業の GIS システム においては、標準化されたシンボルライブラリの管理・配布に利用され、部門間で統一された地図スタイルの維持が容易になります。GIS 技術の普及に伴い、LYR ファイルはデータの可視化や共有においてますます重要な役割を果たしています。
例
- LYR ファイル例。

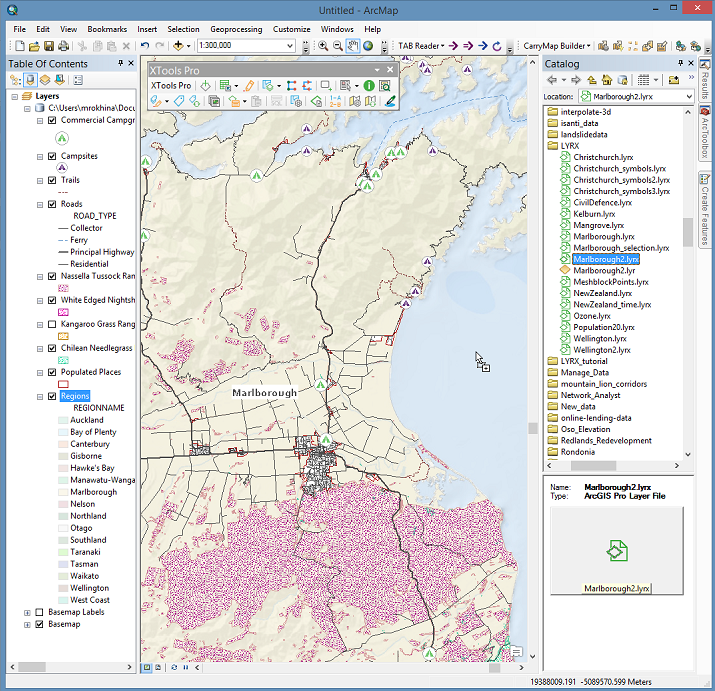

- LYR ファイルを保存しているフォルダを開いたところ。
ファイルの開き方
- ArcGIS Pro で LYR ファイルを開く。

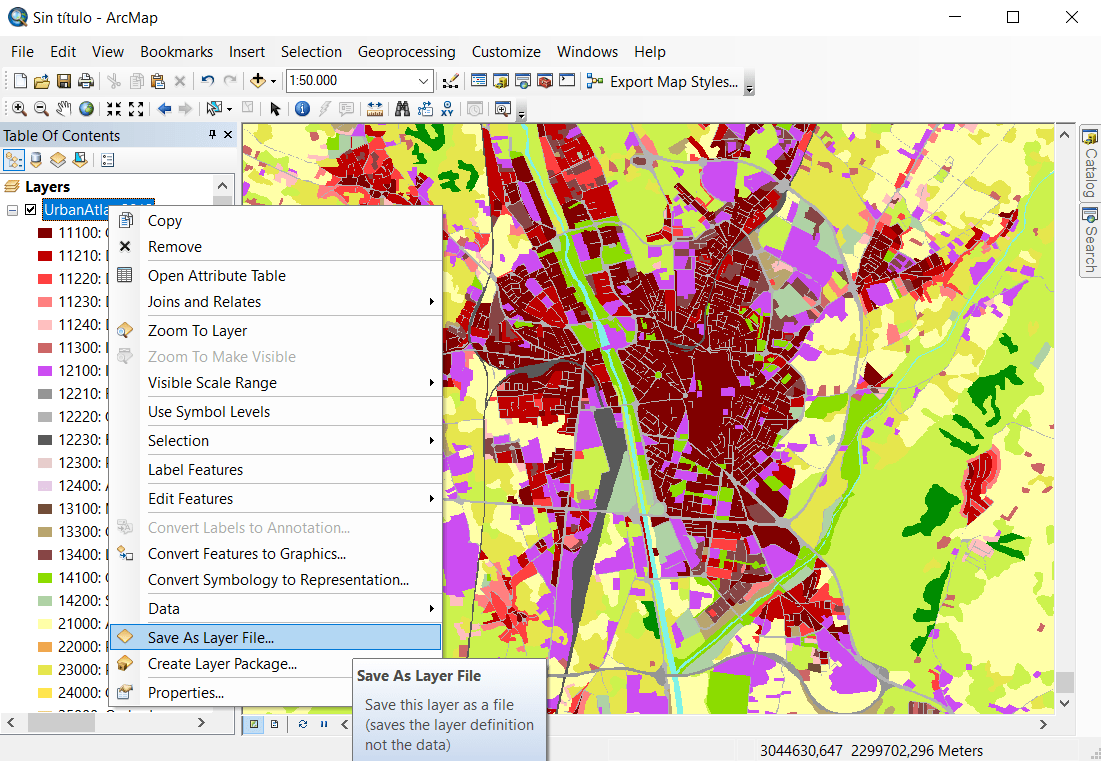

- LYR ファイルとして保存。
